1、系統概述

    下引式多倉泵濃相正壓氣力除灰系統的輸送機理有別于常規的正壓氣力輸送系統，常規正壓氣力輸送系統為懸浮輸送，輸送濃度低、高流速、易磨損、易堵管；下引式多倉泵濃相正壓氣力除灰系統根據壓差原理，利用射流技術與流態化技術相結合而輸送粉狀物料。當物料進入泵體倉滿后，經過氣化管使物料形成一種流化狀態，順利進入混合室，同時高壓氣體經射流噴嘴高速?lài)姵?，與流態化物料充分混合均化，高速氣流帶著物料經過拉伐爾管進行能量轉換后沿輸送管道運動，即完成物料的輸送。具有灰氣比高、出力大、低流速、磨損小等優點，是解決輸送高磨損、大出力、密相輸送磨損性大的物料（例如鍋爐飛灰）的理想方案。罐內物料通過圓錐面充氣槽充氣、噴嘴噴氣或其它方法得以流態化。





2、輸送系統

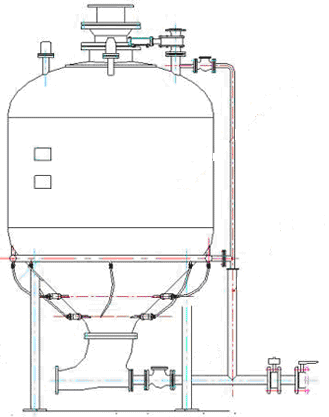

    輸送系統由倉泵、進料閥、平衡閥、出料閥、進氣閥組、庫頂切換閥、管道附件等組成。

    下引式多倉泵濃相正壓氣力除灰系統可以在較低的飛灰輸送，較低的輸送空氣壓力，較高的灰氣比工況工作。尤其在大灰量、長距離的輸送工程中，它的優勢更加突出。下引式多倉泵濃相正壓氣力除灰系統輸送初始速度大約為4-5m/s，輸送末速度大約為10-13m/s。



3、灰庫系統

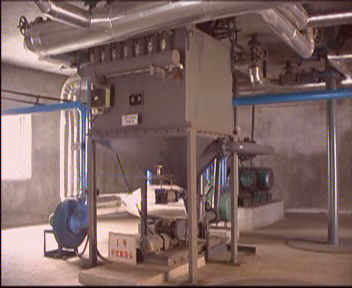

    灰庫系統由庫頂布袋除塵器、真空壓力釋放閥、料位計、干式卸料頭、濕式攪拌機、灰庫氣化設備（氣化風機、電加熱器、氣化斜槽）、管道閥門等組成。

    下引式多倉泵濃相正壓氣力除灰系統的輸灰管直接接入灰庫，排氣通過布袋除塵器凈化后排出。布袋除塵器的風速不宜大于0.8m/min，排氣含塵量符合GB16297標準。布袋除塵器選用脈沖反吹方式對布袋進行吹掃。

    灰庫庫頂設有真空壓力釋放閥，防止布袋除塵器堵塞后灰庫壓力升高。



    灰庫設有低料位、高料位，有的還設有連續料位。目的是監測灰庫飛灰料位的高低。

    灰庫設有氣化設備，氣化風機提供空氣源，經空氣加熱器加熱后通過灰庫底部的氣化斜槽加熱、流化飛灰，利于干式卸料頭或濕式攪拌機卸料。

    干式卸料頭將灰庫的飛灰卸至運灰車。干灰可廣泛地應用于建材行業。

    濕式攪拌機將灰庫的飛灰加水攪拌后，由運灰車外運填埋場。



4、特點

★系統運行可靠，不堵管



★能耗?。?/div>
